Comment fonctionne le broyeur hydraulique?

• 09 Sep 2025
• 236 times watched

Le principe de fonctionnement de base d'un broyeur hydraulique est de convertir l'énergie mécanique du moteur principal en énergie de pression de l'huile hydraulique via une pompe à huile, puis de convertir l'énergie de pression en énergie d'impact pour le broyage.

Les broyeurs hydrauliques sont des broyeurs à cône monocylindres et multicylindres.

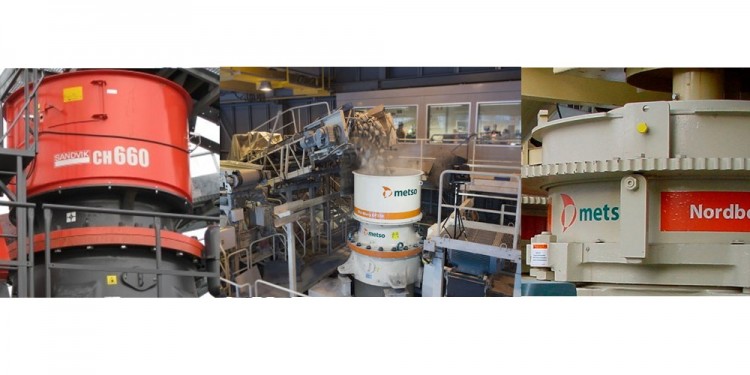

Le concasseur à cône monocylindre est représenté par le concasseur à cône monocylindre Metso GP et le concasseur à cône monocylindre Sandvik CH.

Lorsque le concasseur à cône monocylindre fonctionne, le moteur entraîne le pignon du concasseur.

Le petit engrenage entraîne le grand engrenage, et le grand engrenage (grand engrenage, grand porte-engrenage, manchon en acier excentrique) entraîne l'assemblage du manchon excentrique (manchon excentrique, manchon en cuivre excentrique) et l'ensemble de l'arbre principal (broche, cône mobile, mouvement doublure conique) pour tourner autour de la ligne verticale théorique à l'intérieur de la bague en cuivre.L'ensemble d'arbre principal peut tourner dans le manchon en cuivre excentrique avec la ligne centrale de l'arbre principal.Lorsque la machine fonctionne à vide, l'ensemble manchon excentrique «maintient» l'ensemble broche et tourne avec le grand engrenage.Une fois le matériau ajouté à la cavité de broyage, l'ensemble d'arbre principal (broche, cône intérieur) tourne lentement dans le manchon en cuivre excentrique sous la résistance du matériau.La trajectoire interne du cône semble osciller d'avant en arrière dans la cavité de broyage tout en tournant lentement.

Le concasseur à cône multicylindre est représenté par la série Metso HP.

Lorsque le concasseur à cône multicylindre fonctionne, le cône mobile effectue un mouvement de balancement le long de la surface intérieure.Près du cône fixe, le matériau est écrasé par l'extrusion et la flexion du cône mobile.Là où il s'écarte du cône en mouvement, le matériau cassé est retiré. Le fond du cône tombe et l'ensemble du processus de broyage et de déchargement se poursuit en séquence le long de la surface intérieure.La partie de cylindre d'huile de protection de serrure est composée d'une pluralité de cylindres d'huile de protection de serrure, d'un accumulateur de protection de protection en fer, d'un groupe d'accumulateur tampon et de tuyaux.Le cylindre de protection de la serrure joue principalement le rôle de protection du fer et de nettoyage de la cavité de broyage.Tous les deux vérins hydrauliques sont équipés d'un accumulateur tampon.Lors d'un écrasement normal, il est utilisé pour absorber le choc de la bague de réglage provoqué par une petite quantité de matériau dur pendant le tamponnage.Dans le concasseur à cône hydraulique, le concasseur à cône hydraulique monocylindre se caractérise par une structure simple, peu de pièces, une belle apparence, un entretien pratique et un contrôle automatique facile.Cependant, comme il n'y a qu'un seul cylindre d'huile, la force d'écrasement est légèrement insuffisante et le bras en étoile du haut du corps est un maillon faible.Par conséquent, lors du broyage de matériaux durs, cela semble parfois inadéquat.De plus, la méthode de réglage étant basée sur le soulèvement du cône mobile, dans des conditions d'alimentation inégales, l'usure de la paroi de mortier est plus inégale.
